Pompy poziome i pionowe: zrozumienie kluczowych różnic

Pompy poziome i pionowe są dwoma najczęstszymi rodzajami pomp używanych w różnych branżach, od oczyszczania wody i rolnictwa po produkcję. Oba pełnią podstawową funkcję poruszania płynów, ale ich odrębne projekty, orientacje i cechy operacyjne prowadzą do znacznych różnic w ich zastosowaniach i wydajności.

Celem tego artykułu jest zbadanie tych kluczowych rozróżnień, zapewniając wyraźne porównanie ich projektowanie, zalety, wady i typowe przypadki użycia . Rozumiejąc te różnice, czytelnicy będą lepiej przygotowani do wyboru najbardziej odpowiedniej pompy dla ich konkretnych potrzeb, zapewniając optymalną wydajność, niezawodność i opłacalność.

Co to jest pompa pozioma?

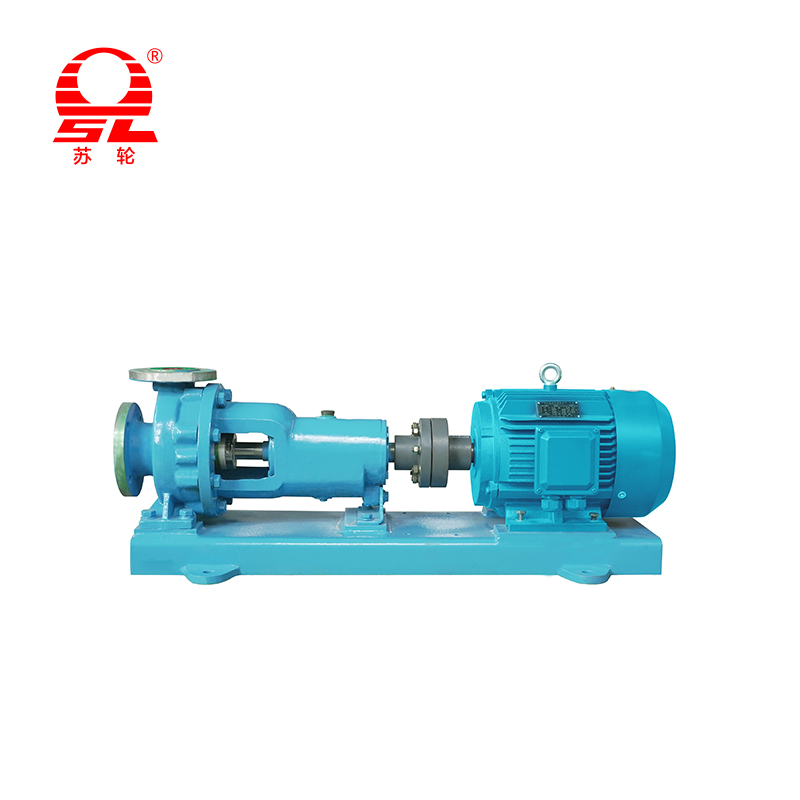

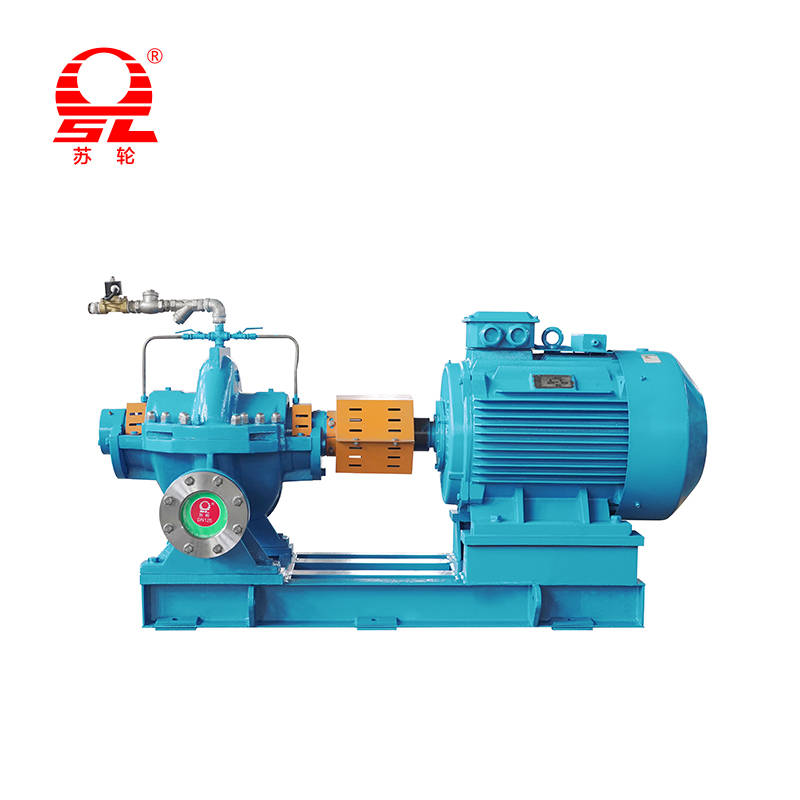

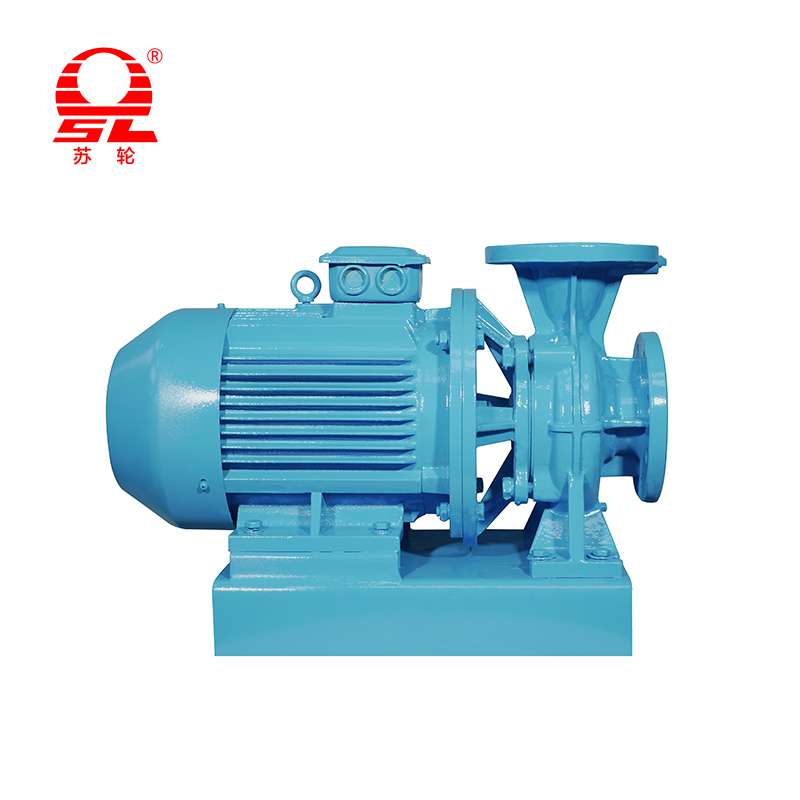

A pompa pozioma jest rodzajem pompy, w której Wał pompy jest zorientowany poziomo . Ten projekt jest prawdopodobnie najczęstszą i rozpoznawalną konfiguracją pompy. Płyn dostaje się do pompy w środku wirnika i jest rozładowywany pod kątem prostym do linii ssącej.

Wspólnym przykładem jest pozioma pompa odśrodkowa , który wykorzystuje wirnik obrotowy w celu zwiększenia prędkości i ciśnienia płynu. Są wysoce wszechstronne i szeroko stosowane w aplikacjach takich jak Systemy zaopatrzenia w wodę, nawadnianie, transfer płynów przemysłowych i przetwarzanie chemiczne . Ich prosta konstrukcja umożliwia łatwy dostęp do komponentów, co upraszcza konserwację i naprawę.

Co to jest pionowa pompa?

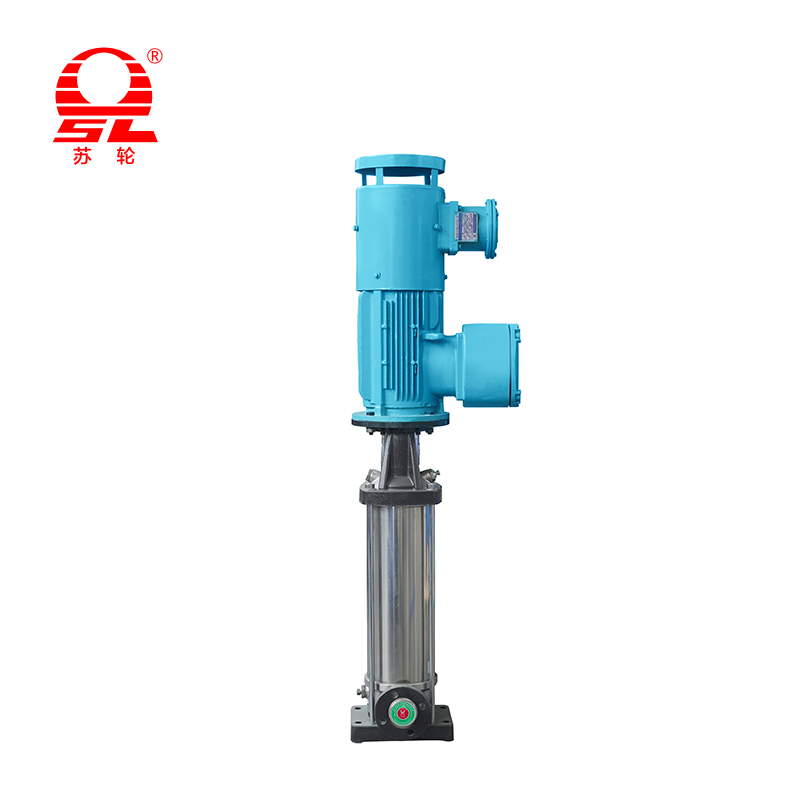

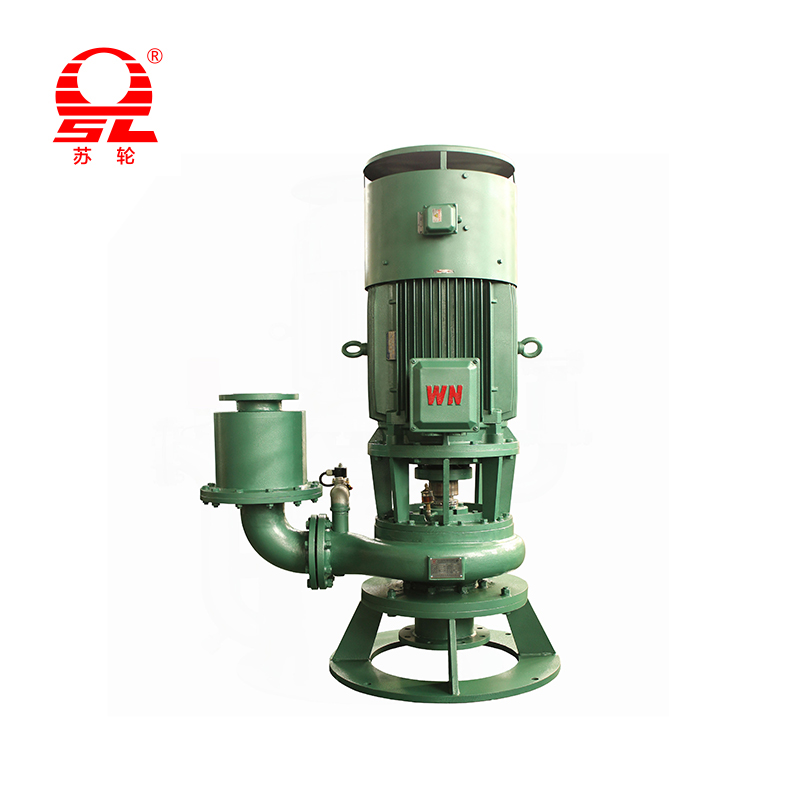

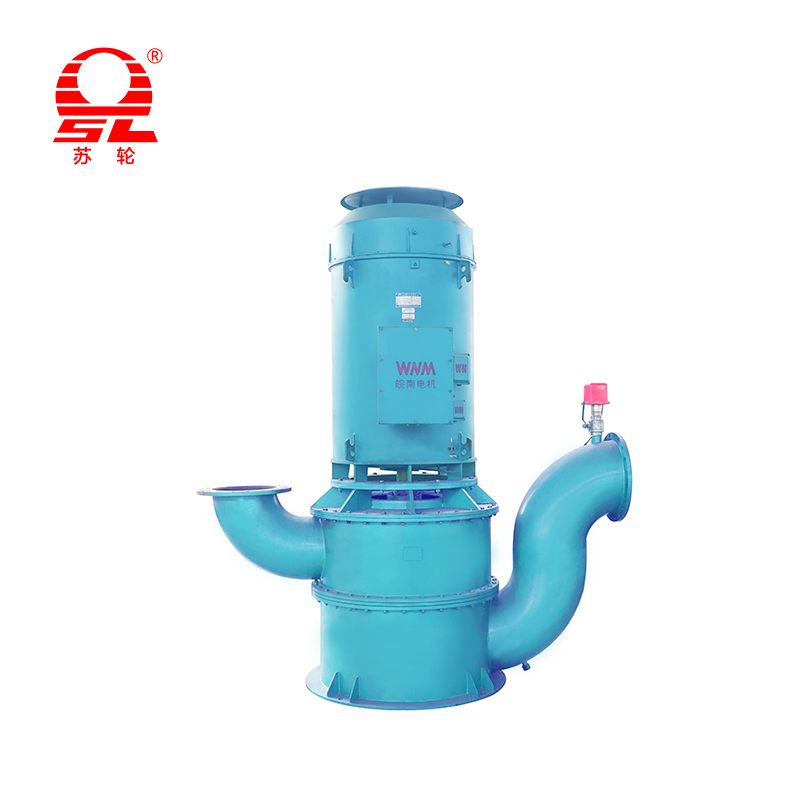

A pompa pionowa to pompa, w której Wał pompy jest zorientowany pionowo . Ta orientacja pozwala instalować pompę w mniejszym stopie, co czyni ją idealną do ciasnych przestrzeni. Pompa może być częściowo lub w pełni zanurzona w płynie.

Najwyższym przykładem jest Pionowa pompa turbinowa , który jest często używany w głębokich studniach lub studzienkach. Innym typem jest pompa zanurzalna , który jest całkowicie zanurzony w płynie. Pompy pionowe są powszechnie stosowane do zastosowań, w których źródło płynu znajduje się poniżej poziomu gruntu, takie jak Głębokie pompowanie, oczyszczanie ścieków i systemy ochrony przeciwpożarowej . Ich projekt pomaga w rozwiązywaniu problemów związanych z płynami o wysokiej temperaturze lub ograniczoną dostępną przestrzenią.

Kluczowe różnice między pompami poziomymi i pionowymi

Projektowanie i konfiguracja: Najbardziej widoczną różnicą jest ich orientacja. Pompy poziome mieć Wał poziomy i są zwykle instalowane na płycie podstawowej. To sprawia, że ​​są one łatwe w dostępie, ale wymaga większej przestrzeni podłogowej. Natomiast, pompy pionowe mieć Wał pionowy , z silnikiem zamontowanym nad pompą. Ta konstrukcja pozwala im zanurzyć lub zainstalować w studzience lub w dole, znacznie zmniejszając ich ślad.

Wymagania przestrzeni: Pompy pionowe są wyraźnym zwycięzcą oszczędzania miejsca. Ponieważ ich silnik jest ułożony na pompie, mają znacznie mniejsze ślad stopy w porównaniu z pompami poziomymi. To sprawia, że ​​pionowe pompy są idealne do instalacji, w których przestrzeń podłogowa jest ograniczona, na przykład w małych roślinach lub domach pomp. Pompy poziome wymagają więcej przestrzeń podłogowa zarówno dla pompy, jak i silnika, ponieważ są one obok siebie.

NPSH (netto pozytywna głowa ssania): NPSH jest ciśnieniem w porcie ssącym pompy niezbędnej do uniknięcia kawitacji. Pompy pionowe są często zaprojektowane do zanurzenia w płynie, który zapewnia pozytywną głowę ssącą i doskonałe Wydajność NPSH . To sprawia, że ​​nadają się do zastosowań o niskim poziomie płynu lub obsługującym płyny o wysokiej temperaturze blisko ich temperatury wrzenia. Pompy poziome może być bardziej podatne na Problemy NPSH , ponieważ często należy je umieścić poniżej źródła płynu, aby zapewnić odpowiednie ciśnienie ssące, co nie zawsze jest wykonalne.

Instalacja i konserwacja: Instalacja Do pompy poziome jest ogólnie prostszy i mniej złożony. Są łatwiejsze do wyrównania i wyrównania. Ich komponenty są łatwo dostępne, co tworzy konserwacja i naprawa prosty. Dla pompy pionowe , Instalacja może być bardziej złożona, szczególnie w przypadku typów głębokich lub zanurzalnych, często wymagając wyspecjalizowanego sprzętu do podnoszenia. Konserwacja jest również trudniejsze, ponieważ dostęp do wirnika i innych zanurzonych komponentów może być trudny i czasochłonny.

Zastosowania: Pompy poziome są niezwykle wszechstronne i są wyborem dla szerokiej gamy aplikacji, w tym Zaopatrzenie w wodę, nawadnianie i transfer płynów przemysłowych gdzie potrzebny jest stały przepływ. Pompy pionowe Excel w określonych aplikacjach, szczególnie te obejmujące Warunki niskiej NPSH, głębokie pompowanie, oczyszczanie ścieków oraz inne scenariusze, w których źródło płynu znajduje się poniżej lokalizacji pompy. Są również szeroko stosowane w systemy ochrony przeciwpożarowej ponieważ są niezawodne i nie wymagają zewnętrznego systemu gruntowania.

Wydajność i koszty: . efektywność Oba typy pomp mogą być bardzo wysokie, ale zależy to bardziej od konkretnej konstrukcji i zastosowania. Jednakże, pompy poziome Zasadniczo mają niewielką przewagę pod względem wydajności standardowego transferu płynów, głównie z powodu prostszego projektu. Pompy pionowe Może mieć w niektórych przypadkach niższą wydajność ze względu na dłuższy wał i tarcie łożyska. Pod względem koszt , The Początkowa cena zakupu a pompa pozioma jest często niższy. Jednak rozważając ogólne koszt operacyjny , pompy pionowe mogą być bardziej ekonomiczne na dłuższą metę dla określonych zastosowań o niskiej zawartości NPSH, unikając potrzeby drogich modyfikacji ssącej.

Tabela porównania parametrów

Zalety i wady

Pompy poziome

Zalety

• Łatwa konserwacja: Podstawowe komponenty są łatwo dostępne, upraszczając rutynową konserwację, inspekcje i naprawy. Zmniejsza to przestoje i koszty pracy.

• Wysoka wydajność: W przypadku standardowych zastosowań przenoszenia płynów pompy poziome są często bardziej wydajne ze względu na prostszą i bardziej bezpośrednią ścieżkę przepływu.

• Wszechstronność: Są wysoce wszechstronne i szeroko dostępne w różnych rozmiarach i konfiguracjach, dzięki czemu są odpowiednie dla szerokiej gamy aplikacji.

• Niższy koszt początkowy: W wielu przypadkach początkowy koszt zakupu i instalacji pompy poziomej są niższe w porównaniu z pionową pompą o podobnej pojemności.

Wady

• Większy ślad: Wymagają większej przestrzeni podłogowej, co może być znaczącym ograniczeniem w obiektach o ograniczonej przestrzeni.

• Problemy NPSH: Są bardziej podatne na problemy z pozytywną netto ssącej, wymagając starannej instalacji, a czasem niższego umieszczenia niż źródło płynów, aby zapobiec kawitacji.

• Nie podlewa: Pompy poziome nie są zaprojektowane tak, aby były zanurzone w płynie, ograniczając ich zastosowanie w niektórych aplikacjach, takich jak głębokie studnie lub studzienki.

Pompy pionowe

Zalety

• Mniejszy ślad: Ich pionowa, ułożona konstrukcja wymaga znacznie mniejszej przestrzeni podłogowej, co czyni je idealnymi do instalacji w ciasnych przestrzeniach.

• Lepsza wydajność NPSH: Dzięki zanurzeniu w płynie z natury mają lepszą wydajność NPSH, co zapobiega kawitacji i ma kluczowe znaczenie dla obsługi płynów o wysokiej temperaturze lub lotnych.

• Wydajny dla określonych aplikacji: Są niezwykle wydajne do zastosowań, takich jak głębokie pompowanie studni i drenażu miski, gdzie źródło płynu znajduje się poniżej pompy.

• Nie wymaga gruntowania: Po zanurzeniu są one przemijające, eliminując potrzebę zewnętrznych systemów gruntowania.

Wady

• Złożona konserwacja: Dostęp do zanurzonych komponentów może być trudny i czasochłonny, wymagając specjalistycznego sprzętu do podnoszenia oraz zwiększania kosztów konserwacji i przestojów.

• Wyższy koszt początkowy: Koszt początkowy może być wyższy ze względu na ich wyspecjalizowane wymagania dotyczące projektowania i instalacji.

• Potencjał niższej wydajności: Chociaż wysoce wydajne w swoich konkretnych zastosowaniach, wydajność pompy pionowej może być czasem niższa niż pompa pozioma w standardowych scenariuszach transferu ze względu na dłuższe wałek i zwiększone tarcie łożyska.

Wybór odpowiedniej pompy

Czynniki do rozważenia

• Wymagania dotyczące przepływu i głowy: Określ wymaganą objętość płynu (prędkość przepływu) i wysokość, na którą należy go podnieść (głowa). Są one fundamentalne dla rozmiaru dowolnej pompy.

• Dostępna przestrzeń: Oceń przestrzeń fizyczną dostępną dla pompy i jej silnika. Jeśli przestrzeń podłogowa jest ograniczona, pompa pionowa może być jedyną opłacalną opcją.

• Charakterystyka płynu: Rozważ rodzaj płynu do pompowania (np. Czysta woda, ścieki, chemikalia, ciecze w wysokiej temperaturze). Wpłynie to na wybór materiałów i rodzaj pompy.

• Budżet: Oceń początkowy koszt zakupu, koszty instalacji oraz długoterminowe wydatki operacyjne i konserwacyjne.

Kiedy wybrać pompę poziomą Wybierz pompę poziomą, kiedy:

• Przestrzeń podłogowa nie jest czynnikiem ograniczającym.

• Źródło płynów znajduje się w miejscu lub powyżej lokalizacji pompy.

• Łatwość konserwacji i naprawa jest najwyższym priorytetem.

• Aplikacja wymaga wszechstronnego, standardowego roztworu transferu płynów.

Kiedy wybrać pompę pionową Wybierz pionową pompę, gdy:

• Przestrzeń podłogowa jest ograniczona.

• Źródło płynu znajduje się poniżej pompy (np. Głębokie studnia, studzienka).

• NPSH jest kluczowym problemem, na przykład w przypadku płynów o wysokiej temperaturze.

• Pompa musi zostać zanurzona do wniosku (np. Drenaż, ścieki).

Wskazówki dotyczące konserwacji obu rodzajów pomp

Ogólne wytyczne dotyczące konserwacji

Bez względu na rodzaj pompy, spójna konserwacja ma kluczowe znaczenie dla długowieczności i wydajności. A Harmonogram konserwacji zapobiegawczej Należy zawsze ustanawiać, w tym codzienne, tygodniowe i miesięczne czeki. Kluczowe zadania obejmują:

• Inspekcja wizualna: Regularnie sprawdzaj wycieki, niezwykłe dźwięki i nadmierne wibracje. Są to często pierwsze oznaki problemu.

• Smarowanie: Upewnij się, że wszystkie łożyska i ruchome części są odpowiednio smarowane zgodnie z zaleceniami producenta. Nadmierne ludnictwo może być tak samo szkodliwe, jak niedostateczne.

• Monitorowanie wydajności: Zachowaj dziennik kluczowych wskaźników, takich jak Szybkość przepływu, ciśnienie i temperatura . Zmiana tych odczytów może wskazywać na podstawowy problem.

• Sprawdź uszczelki i uszczelki: Sprawdź uszczelki i uszczelki pod kątem jakichkolwiek oznak zużycia lub wycieku i wymień je niezwłocznie, aby zapobiec utratę płynów i uszkodzenie systemu.

• Czystość: Utrzymuj pompę i jej okolicę w czystości, aby zapobiec gromadzeniu się brudu i zanieczyszczeń, które mogą dostać się do pompy i spowodować zatykanie lub uszkodzenia.

Konkretne wskazówki dotyczące pomp poziomych

Projektowanie pomp poziomych czyni je stosunkowo prostymi w utrzymaniu.

• Wyrównanie: Regularnie sprawdzaj i popraw wyrównanie pompy i silnika. Niewspółosiowość jest powszechną przyczyną wibracji, przedwczesnego zużycia łożyska i awarii uszczelnienia.

• Foundation and Baseblate: Upewnij się, że płyta podstawowa i podkład pompy są bezpieczne i poziomowe. Ruch lub luźne fundament mogą prowadzić do niewspółosiowości i wibracji.

• NPSH: Zwróć szczególną uwagę na stronę ssącej pompy. A Zatkany sitko lub częściowo zamknięty zawór może ograniczać przepływ i powodować kawitację, prowadząc do hałasu i uszkodzenia wirnika.

Konkretne wskazówki dotyczące pomp pionowych

Utrzymanie pomp pionowych stanowi unikalne wyzwania ze względu na ich orientację i lokalizację.

• Prostopadłość wału: Sprawdź, czy wałek jest idealnie prostopadłowy. Wszelkie realizację lub niewspółosiowość może powodować nadmierne wibracje i uszkodzenie łożysk.

• Smarowanie łożyska: Zwróć szczególną uwagę na system smarowania, szczególnie w przypadku pionowych pomp pionowych. Silnik musi być idealnie pionowy, aby olej odpowiednio smaruje łożyska.

• Zanurzone komponenty: W przypadku pompy zanurzonej lub głębokiej studzienki konserwacja jest bardziej złożona, ponieważ pompa musi być wyciągnięta ze źródła płynu. Często wymaga to specjalistycznego sprzętu i wiedzy specjalistycznej.

• Fundacja i fugowanie: Upewnij się, że podkład i fuga pompy są solidne i bezpieczne. Silny fundament ma kluczowe znaczenie dla minimalizacji wibracji i zapobiegania uszkodzeniom strukturalnym pompy.
